榆林630kv箱式变压器

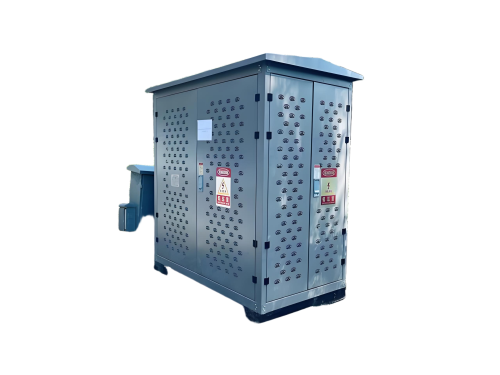

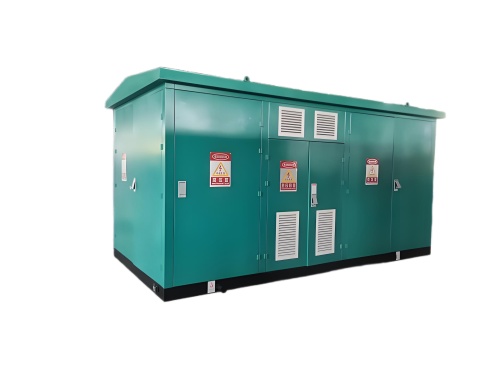

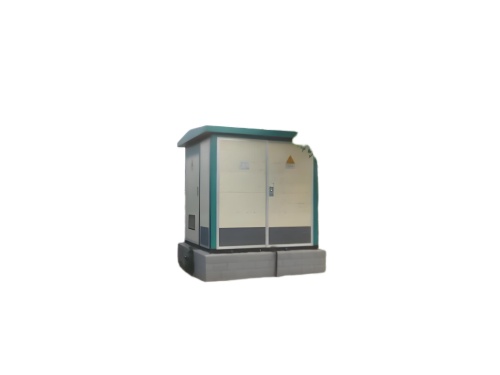

　　榆林630kVA箱式变压器是一种集成度极高的预装式变电站设备，以下从其结构组成、技术参数和应用场景展开介绍：

　　一、结构组成

　　高压室：配备进线柜、计量柜和PT柜，承担电源侧10kV高压进线任务，包含高压母排、断路器、电压互感器、避雷器等组件。

　　变压器室：核心设备为榆林630kVA变压器，采用双风机排风散热设计，确保运行稳定性。

　　低压室：配置电压进线柜、电容柜和低压出线柜，包含低压母排、低压断路器、计量装置、避雷器等组件，实现低压配电功能。

　　二、技术参数

　　额定参数：

　　额定容量：榆林630kVA

　　额定电压：高压侧10kV±5%，低压侧400V/220V

　　联结组标号：Dyn11

　　额定频率：50Hz

　　短路阻抗：≤6.5%

　　冷却方式：ONAN(油浸自冷)

　　耐压参数：

　　工频耐压：42kV(相对地和相间/隔离断口)

　　雷电冲击耐压：75kV(相对地和相间/隔离断口)

　　保护参数：

　　熔断器额定最大开断电流：100kA

　　负荷开关额定电流：榆林630A

　　防护等级：IP54(具备防尘、防水功能)

　　三、应用场景

　　城市电网建设：适用于地下商场、地下停车场、车站、机场、地铁等场所，替代传统土建配电房。

　　工业与商业领域：广泛应用于矿山、工厂企业、油气田等场景，满足高负荷电力需求。

　　新能源领域：作为风力发电站、新能源充电站的配套设备，实现电力的稳定输出与分配。
